前言

計算機視覺的廣闊領域中，OpenCV無疑是一顆璀璨的明星，它為開發提供了豐富且強大的圖像處理和計算機視覺算法庫。而OpenCvSharp作為OpenCV的.NET封裝，讓C#開發能夠更加便捷地在.NET環境中運用OpenCV的強大功能。然而，對于初學者而言，直接上手使用OpenCvSharp進行項目開發可能會面臨諸多困難，比如對函數參數的理解不透徹、不知道如何將算法應用到實際場景中等。

為了幫助大家更好地學習和掌握OpenCvSharp，一個圖形化界面（GUI）的學習工具就顯得尤為重要。GUI4OpenCV為大家提供一個直觀、便捷的平臺，通過一系列示例展示OpenCvSharp的常見用法，助力大家快速入門。

項目介紹

GUI4OpenCV是一個在幫助開發快速上手并掌握OpenCvSharp基本用法的開源項目。該項目通過一系列實用的示例代碼，展示了如何進行常見的圖像處理任務，如邊緣檢測、顏色空間轉換等。每個示例都設計得盡可能簡潔明了，便于大家理解核心概念的同時，也為大家提供一種快速參考的方式。

項目功能

1、邊緣檢測：展示如何使用Canny算法對圖像進行邊緣檢測。

2、顏色空間轉換：演示RGB到灰度圖以及HSV顏色空間的轉換方法。

3、圖像濾波：包括高斯模糊、均值濾波等常見濾波器的應用。

4、形態學操作：介紹膨脹、腐蝕等形態學變換的基本原理及其實現。

5、特征點檢測：如SIFT、SURF等算法的簡單實現，用于識別圖像中的關鍵點。

這些功能覆蓋了從基礎到進階的多個方面，非常適合希望深入學習OpenCvSharp的開發。

項目特點

• 易于上手：所有示例都經過精心挑選，確保初學者可以輕松入門。

• 實用性高：每個示例都是針對實際應用場景設計，具有很高的參考價值。

• 開源免費：項目完全開源，代碼公開透明，用戶可以自由下載、使用和修改。

• 實時反饋：在操作過程中，用戶能夠?qū)崟r看到圖像處理的效果變化，及時調整參數，這種實時反饋機制有助于用戶更好地理解算法原理和參數作用，提高學習效率。

項目代碼

public static Bitmap HouphLineTransferStraight(Bitmap bitmap)
{
    using Mat srcLine = bitmap.ToMat();
    using (Mat dst = new Mat(srcLine.Size(), MatType.CV_8UC3, Scalar.Blue))
    {
        // 1:邊緣檢測
        Mat canyy = new Mat(srcLine.Size(), srcLine.Type());
        Cv2.Canny(srcLine, canyy, 60, 200, 3, false);

        /*
         *  HoughLinesP:使用概率霍夫變換查找二進制圖像中的線段。
         *  參數：
         *      1； image: 輸入圖像 （只能輸入單通道圖像）
         *      2； rho:   累加器的距離分辨率(以像素為單位) 生成極坐標時候的像素掃描步長
         *      3； theta: 累加器的角度分辨率(以弧度為單位)生成極坐標時候的角度步長，一般取值CV_PI/180 ==1度
         *      4； threshold: 累加器閾值參數。只有那些足夠的行才會返回 投票(>閾值)；設置認為幾個像素連載一起                     才能被看做是直線。
         *      5； minLineLength: 最小線長度，設置最小線段是有幾個像素組成。
         *      6；maxLineGap: 同一條線上的點之間連接它們的最大允許間隙。(默認情況下是0）：設置你認為像素之間                     間隔多少個間隙也能認為是直線
         *      返回結果:
         *      輸出線。每條線由一個4元向量(x1, y1, x2，y2)
         */
        LineSegmentPoint[] linePiont = Cv2.HoughLinesP(canyy, 1, 1, 1, 1, 10);//只能輸入單通道圖像
        Scalar color = new Scalar(0, 255, 255);
        for (int i = 0; i < linePiont.Count(); i++)
        {
            OpenCvSharp.Point p1 = linePiont[i].P1;
            OpenCvSharp.Point p2 = linePiont[i].P2;
            Cv2.Line(dst, p1, p2, color, 4, LineTypes.Link8);
        }

        return dst.ToBitmap();
    }
}

public static Bitmap HouphLineTransferCurve(Bitmap bitmap)
{
    using Mat src = bitmap.ToMat();
    using (Mat dst = new Mat())
    {

        //1:因為霍夫圓檢測對噪聲比較敏感，所以首先對圖像做一個中值濾波或高斯濾波(噪聲如果沒有可以不做)
        Mat m1 = new Mat();
        Cv2.MedianBlur(src, m1, 3); //  ksize必須大于1且是奇數

        //2：轉為灰度圖像
        Mat m2 = new Mat();
        Cv2.CvtColor(m1, m2, ColorConversionCodes.BGR2GRAY);

        //3：霍夫圓檢測：使用霍夫變換查找灰度圖像中的圓。
        /*
         * 參數：
         *      1：輸入?yún)?shù)： 8位、單通道、灰度輸入圖像
         *      2：實現方法：目前，唯一的實現方法是HoughCirclesMethod.Gradient
         *      3: dp      :累加器分辨率與圖像分辨率的反比。默認=1
         *      4：minDist: 檢測到的圓的中心之間的最小距離。(最短距離-可以分辨是兩個圓的，否則認為是同心圓-                            src_gray.rows/8)
         *      5:param1:   第一個方法特定的參數。[默認值是100] canny邊緣檢測閾值低
         *      6:param2:   第二個方法特定于參數。[默認值是100] 中心點累加器閾值 – 候選圓心
         *      7:minRadius: 最小半徑
         *      8:maxRadius: 最大半徑
         *
         */
        CircleSegment[] cs = Cv2.HoughCircles(m2, HoughModes.Gradient, 1, 80, 70, 30, 10, 60);
        src.CopyTo(dst);
        // Vec3d vec = new Vec3d();
        for (int i = 0; i < cs.Count(); i++)
        {
            //畫圓
            Cv2.Circle(dst, (int)cs[i].Center.X, (int)cs[i].Center.Y, (int)cs[i].Radius, new Scalar(0, 0, 255), 2, LineTypes.AntiAlias);
            //加強圓心顯示
            Cv2.Circle(dst, (int)cs[i].Center.X, (int)cs[i].Center.Y, 3, new Scalar(0, 0, 255), 2, LineTypes.AntiAlias);
        }
        return dst.ToBitmap();
    }
}

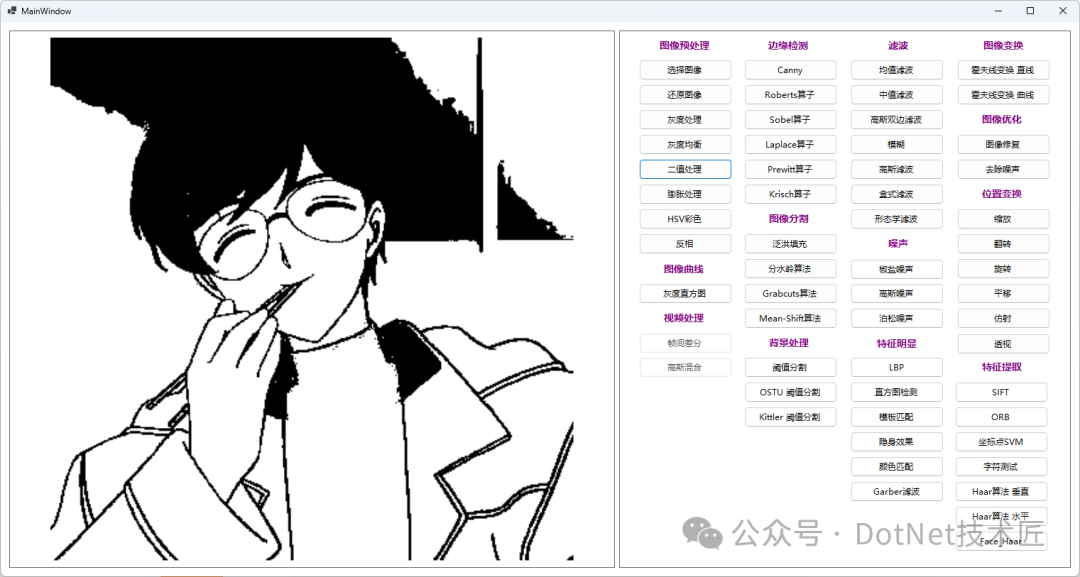

項目效果

GUI4OpenCV提供的代碼展示和示例參考，能夠幫助他們快速掌握一些復雜算法的實現方式，提高開發效率。

項目源碼

通過以下鏈接訪問項目的完整源碼：

Gitee：https://gitee.com/alianyone/gui-4-opencv

總結

GUI4OpenCV是一個非常實用的OpenCvSharp學習工具，它以圖形化的方式為大家提供了豐富的學習示例和便捷的操作體驗。

通過這個項目，可以更加輕松地入門OpenCvSharp，掌握圖像處理的基本技能。雖然目前項目中部分實現可能存在一些小問題，但這并不影響它作為一個優秀學習工具的價值。希望更多的開發能夠關注和使用GUI4OpenCV，同時也期待大家積極參與項目的改進和完善，共同推動OpenCvSharp在.NET領域的應用和發展。

關鍵詞

#OpenCV、#OpenCvSharp、#圖像處理、C#、#開源項目、#邊緣檢測、#顏色空間轉換、#特征點檢測、#WinForm
