概念
- 端口轉發（Port Forwarding）是一種網絡配置技術，允許外部網絡上的設備通過公共 IP地址訪問位于私有網絡內部的特定設備。它通常在路由器或防火墻上配置，將來自外網的請求轉發到內網中的目標設備
- 端口轉發是通過網絡地址轉換（NAT）機制實現的一種功能。當外網用戶嘗試連接到路由器的公共 IP 地址和指定端口時，路由器會根據預設的規則將該請求轉發到內網中特定的 IP 地址和端口上
框架

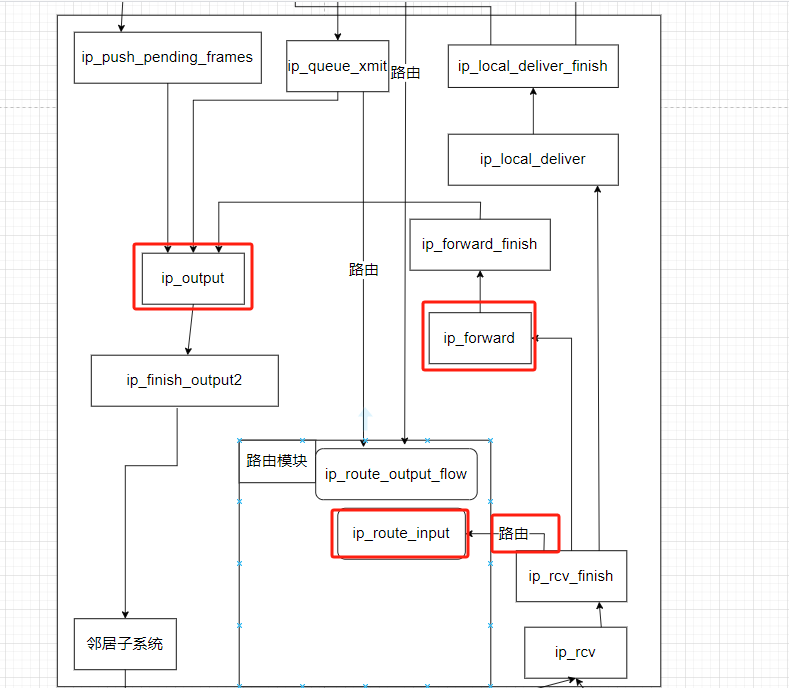

用協議棧代碼框架再說明一下：
在如下拓撲中，pc1想要利用端口轉發訪問server1，應該有哪些流程？
根據上面的框架，如下是流程解析：
發送流程
- 到達PREROUTING鏈（DNAT）：數據包首先進入nat表的PREROUTING鏈，通過DNAT規則修改目標地址和端口
- 到達路由決策：內核根據目標IP（已修改為內網服務器IP）決定將數據包發送到哪個接口（如LAN口）
- 經過FORWARD鏈（過濾）：數據包經過filter表的 FORWARD 鏈，放行轉發流量（內核forward值為1）
- 到達POSTROUTING鏈（SNAT）：數據包進入nat表的POSTROUTING鏈，修改源地址為防火墻的LAN口IP
返程流程
- 服務器響應：內網服務器將響應包發送到防火墻的LAN口（目標地址為原始請求的源 IP）
- 到達路由決策：防火墻識別這是轉發流量的返回包，根據連接跟蹤（conntrack）恢復原始目標IP
- 到達POSTROUTING鏈（SNAT逆向）：將源地址從內網服務器IP改回防火墻的WAN口IP
- 發送回客戶端：響應包通過WAN口返回給外部客戶端
所以正常邏輯我們就需要按照如上流程進行防火墻規則配置
eNSP 端口轉發實驗

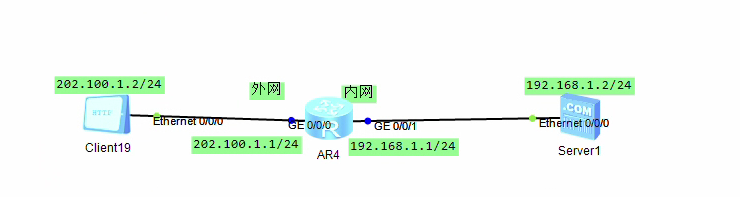

實驗拓撲
- 配置：

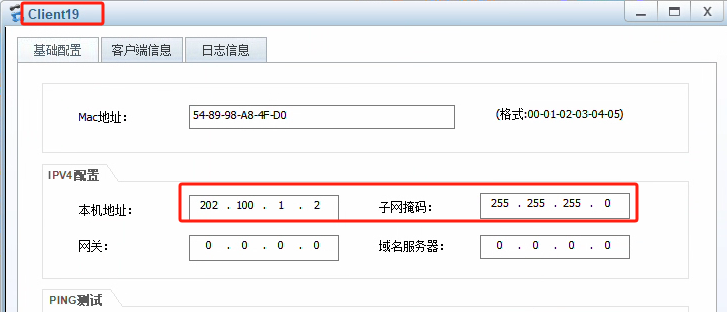

Client配置
?

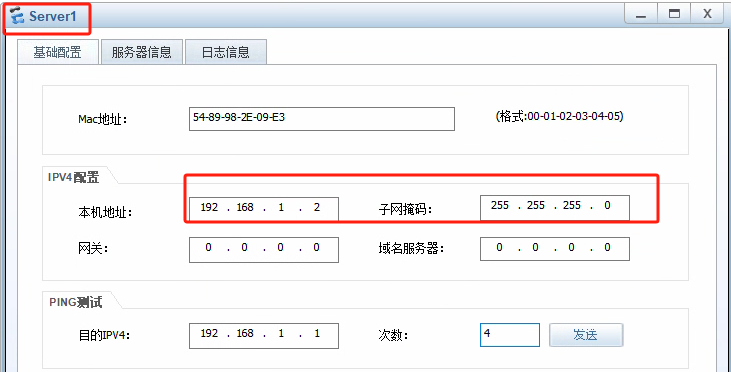

server配置：

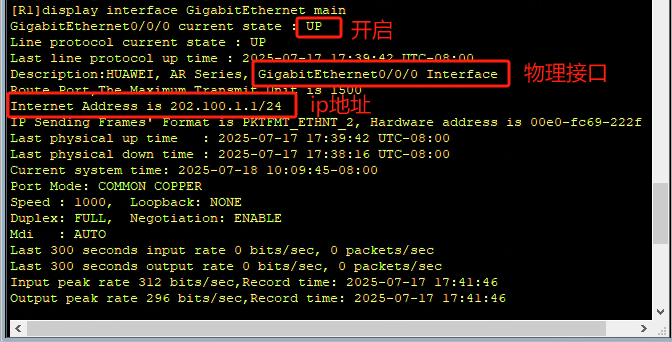

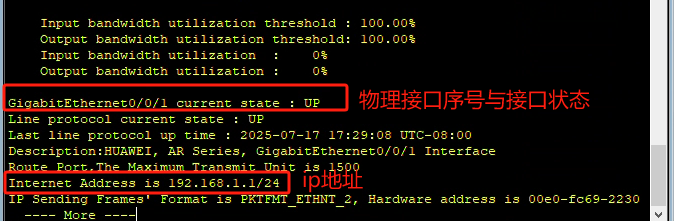

- 路由器配置
- 端口轉發規則配置（用于將外網訪問路由器的某個端口流量轉發到內網服務器的指定端口）：

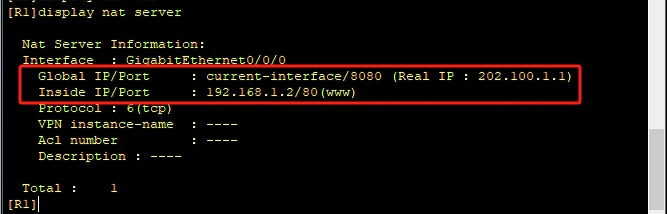

nat server protocol tcp global current-interface 8080 inside 192.168.1.2 80

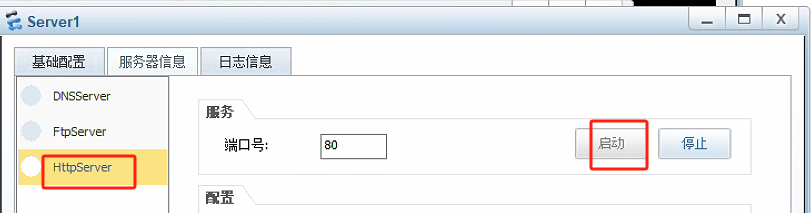

- 在sever內啟動http server

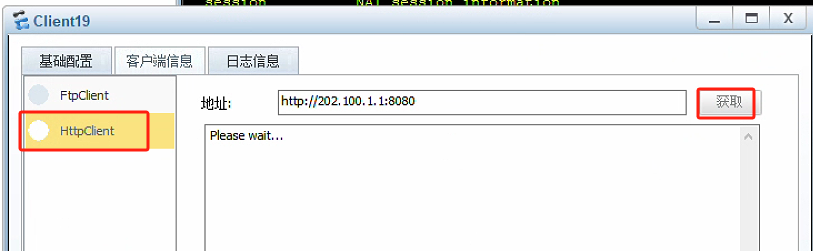

- 啟動client進行連接
- wan口抓包：
- server局域網抓包
端口轉發已生效，端口與ip已經成功轉換
但是沒有成功建立連接，下面我將用實際設備進行端口轉發發包驗證
實際開發板端口轉發實驗

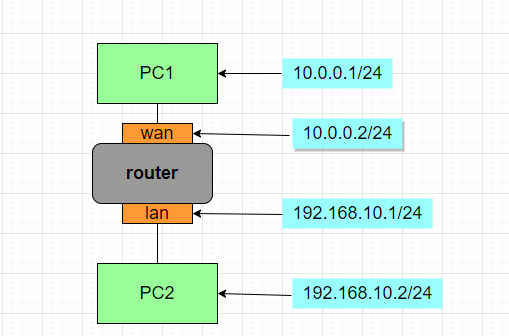

配置如圖
- linux 主板配置nat
DNAT規則：iptables -t nat -A PREROUTING -i eth0 -p tcp --dport 1000 -j DNAT --to 192.168.10.2:333

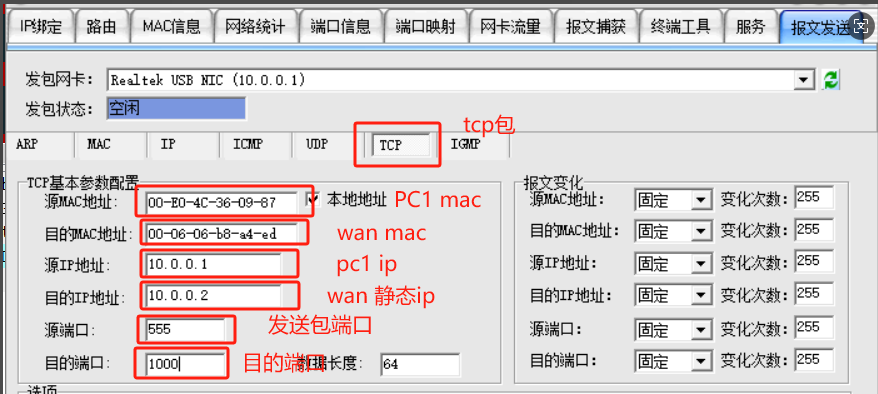

修改FORWARD規則：匹配原始端口1000（而非 333）：iptables -A FORWARD -i eth0 -o br0 -p tcp --dport 1000 -d 192.168.10.2 -j ACCEPT - PC1發送包配置：

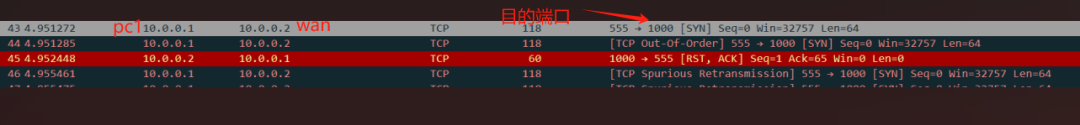

點擊send發送 - PC1網卡抓包：
- PC2網口抓包：
端口轉發已經完成，暫不解決回包問題，關于SNAT的配置可以自行拓展
端口轉發與端口映射
- 工作機制的區別：
端口轉發:主要處理來自外網的請求，將其轉發到內網中的目標設備。它依賴于靜態配置的規則，通常是一對一的映射關系。
端口映射：既可以處理來自外網的請求，也可以處理來自內網的請求。它可以是一對多或多對多的映射關系，更加靈活。 - 處理方式的區別：
端口轉發：專注于從外網到內網的流量轉發，通常是一對一的關系。例如，將外部端口 80 的請求轉發到內網 Web 服務器的端口 80
端口映射：可以處理雙向流量，支持一對一或多對多的映射。例如，將多個外部端口映射到同一臺設備的不同服務端口，或在同一設備上進行端口重定向。
通俗理解
- 端口映射可以實現外網到內網和內網到外網雙向的通信，而端口轉發只能實現外網到內網的單向通信。
